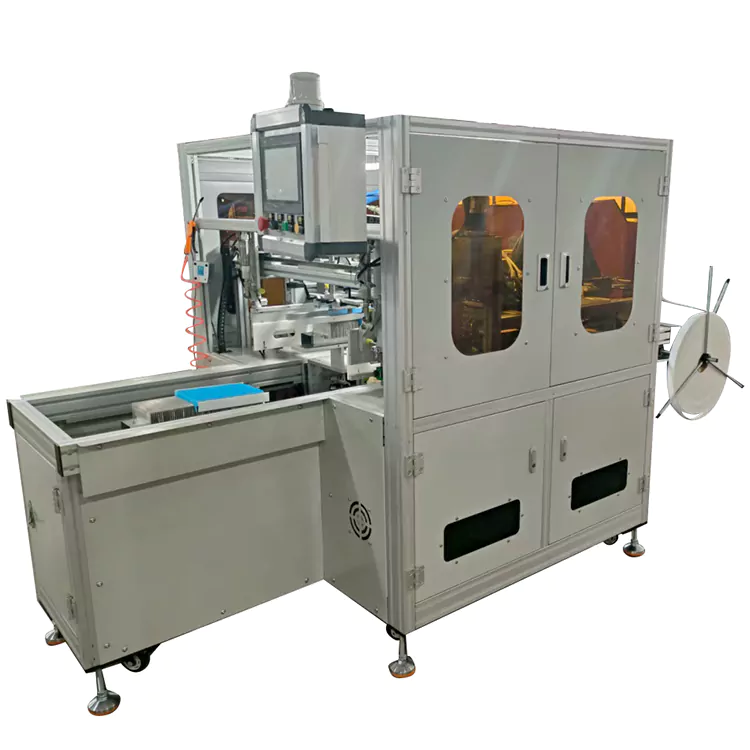

Автоматична машина за ръбове

Описание на оборудването

Напълно автоматичната машина за ръбове за филтри за автомобилни климатици е специална автоматична машина, направена за производство на филтри за автомобилни климатици (особено нагънати филтри). Нейната основна задача е да извършва прецизно ламиниране и пресоване върху страничните ръбове (или ръбове) на филтърни субстрати - като ламиниране на уплътнителна пяна, опаковане на ръбове с филтърна хартия и залепване на гумени ленти. Това подобрява ефективността на уплътняване на филтъра, структурна стабилност и цялост на филтриране и това отговаря на строгите изисквания на автомобилните климатични системи за прецизност на размерите на филтъра и съвместимост на монтажа.

Основни сценарии за приложение и обхват на адаптация

Тази автоматична машина за ръбове обслужва основно широкомащабното производство на автомобилни филтри за климатизация, с особен акцент върху основните филтри от нагъната хартия и филтри от композитни влакна. Той може да се адаптира към размери на филтъра, съответстващи на различни типове превозни средства (седани, SUV, търговски превозни средства и т.н.) - покривайки общ диапазон от размери от 100-400 mm дължина и 50-200 mm ширина - и поддържа автоматизирани операции за различни материали за ламиниране на ръбове.

Характеристики на продукта

Висока гъвкавост: Адаптира се към превключването на множество спецификации на филтъра. Оборудването има възможност за бърза смяна на модела, за да отговори на производствените нужди на филтри за различни типове превозни средства, без необходимост от значителни модификации на механичната структура.

Параметризирани настройки: Размерите на филтъра (дължина, ширина, ширина на ламиниране на ръба), тип материал за ламиниране на ръба, налягане при натискане и други параметри могат да бъдат директно въведени чрез сензорен екран. PLC автоматично извиква съответната програма с време за смяна на модела ≤10 минути.

Модулен дизайн: Приспособленията за подаване, ламиниращите глави и режещите компоненти имат модулна структура. За филтри със специални размери трябва да се сменят само съответните приспособления (напр. персонализирани затягащи челюсти, притискащи ролки с различни ширини), без да се регулира основната трансмисионна система.

Съвместимост с различни материали: Поддържа автоматично подаване на материали за ламиниране на ръбове на руло (3-20 mm ширина) и е съвместим с различни материали като гъба, нетъкан текстил и гумени ленти. Механизмът за развиване може да побере материални ролки с диаметри Φ300-Φ600 mm, намалявайки честотата на смяна на материала.

Предимства на продукта

С автоматизирани и високопрецизни операции по ламиниране на ръбове, автоматичната машина за ръбове решава проблемите на традиционното ръчно ламиниране на ръбове (ниска ефективност, недостатъчно прецизно, непостоянно качество) и помага на производителите на филтри да направят следното:

Подобряване на степента на квалификация на продукта (от 85% с ръчно ламиниране до над 99,5%);

Намалете разходите за труд (1 машина може да замени 3-5 оператора);

Отговарят на изискванията за качество на автомобилната индустрия за „висока консистенция и висока надеждност“ на компонентите и това помага на готовите филтри да получат сертификат от автомобилните производители (като системата за сертифициране IATF16949).
